Beschreibung

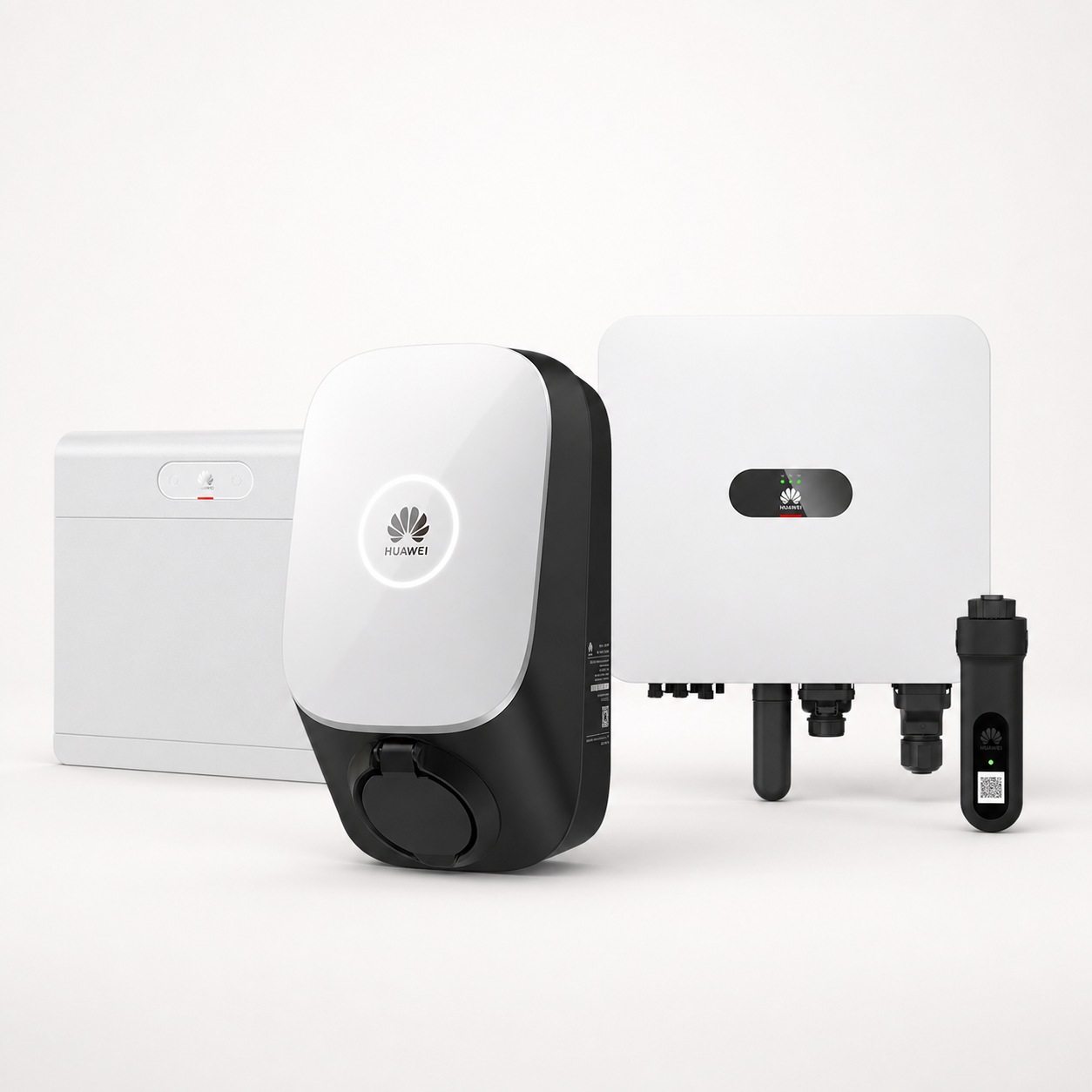

Huawei SCharger 22 kW Speicherpaket mit SUN2000-10K-MAP0, LUNA2000-5-S1 und SA4H-A02
Dieses abgestimmte Huawei Speicherpaket kombiniert die SCharger-22KT-S0 Wallbox, den dreiphasigen SUN2000-10K-MAP0 Hybrid-Wechselrichter, ein vollständiges LUNA2000-5-S1 Speichersystem mit 5 kWh und den SA4H-A02 SmartAssistant. Damit erhalten Fachbetriebe eine kompakte Systembasis für PV-Erzeugung, Speicherung, intelligentes Energiemanagement und das Laden eines Elektrofahrzeugs.
Der 5-kWh-Speicher besteht aus einem LUNA2000-5-E1 Batteriemodul und einem LUNA2000-10KW-C1 Leistungsmodul. Der SA4H-A02 erfasst Energieflüsse und koordiniert kompatible Huawei Systemkomponenten. Über die Huawei FusionSolar App können Erzeugung, Speicherung und steuerbare Verbraucher überwacht, priorisiert und entsprechend der gewählten Betriebsstrategie eingesetzt werden.
Produktvorteile
-
Komplettes Huawei System: Hybrid-Wechselrichter, 5-kWh-Speicher, 22-kW-Wallbox und Energiemanagement in einem Paket
-
Dreiphasige PV-Leistung: SUN2000-10K-MAP0 mit 10 kW AC-Leistung und zwei MPP-Trackern
-
Kompakter LFP-Speicher: 5 kWh nutzbare Kapazität und bis zu 3,5 kW Entladeleistung
-
Intelligentes Laden: SCharger mit Typ-2-Buchse und bis zu 22 kW Ladeleistung
-
PV-optimierte Nutzung: Koordination von Erzeugung, Speicher und steuerbaren Verbrauchern über den SmartAssistant
-
Zentrale Anlagenübersicht: Monitoring und Konfiguration über die Huawei FusionSolar App
-
Modulares Speicherprinzip: LUNA2000-S1 mit integriertem Energieoptimierer und LiFePO4-Zelltechnologie
Lieferumfang
- 1 × Huawei SCharger-22KT-S0 Wallbox, 22 kW – Solar-Handel-Art.-Nr. 14028
- 1 × Huawei SUN2000-10K-MAP0 Hybrid-Wechselrichter, 10 kW – Solar-Handel-Art.-Nr. 14061
- 1 × Huawei LUNA2000-5-E1 Batteriemodul, 5 kWh
- 1 × Huawei LUNA2000-10KW-C1 Leistungsmodul – zusammen Solar-Handel-Art.-Nr. 14093
- 1 × Huawei SA4H-A02 SmartAssistant Energiemanagement – Solar-Handel-Art.-Nr. 14101
Nicht enthalten: Huawei SmartGuard, Typ-2-Ladekabel, optionale Speicher-Wandhalterung, PV-Module, Montagesystem, Schutzkomponenten, Leitungen sowie Installations- und Inbetriebnahmeleistungen.
Technische Details
Huawei SCharger-22KT-S0
-
Ladeleistung: bis 22 kW, dreiphasig
-
Netzanschluss: 400 V, 32 A, 3-phasig
-
Fahrzeuganschluss: Typ-2-Buchse
-
Zugriffskontrolle: RFID mit zwei Karten, Bluetooth und App
-
Kommunikation: WLAN, Ethernet und App
-
Schutzart: IP54
-
Abmessungen: 335 × 180 × 145 mm (H×B×T)
-
Gewicht: 2,9 kg
-
Garantie: 3 Jahre
Huawei SUN2000-10K-MAP0
-
Netzanschluss: 3-phasig
-
AC-Leistung: 10 kW
-
MPP-Tracker: 2
-
Eingangsspannungsbereich: 160–1.000 V
-
Maximaler Wirkungsgrad: bis 98,6 %
-
Kommunikation: Ethernet, RS485 und Modbus
-
Schutzart: IP66
-
Abmessungen: 490 × 460 × 130 mm (L×B×H)
-
Gewicht: 21,0 kg
-
Garantie: 10 Jahre
Huawei LUNA2000-5-S1
-
Systemaufbau: 1 × LUNA2000-5-E1 Batteriemodul plus 1 × LUNA2000-10KW-C1 Leistungsmodul
-
Nutzbare Kapazität: 5.000 Wh (5 kWh)
-
Maximale Entladeleistung: 3.500 W (3,5 kW)
-
Zellchemie: Lithium-Eisenphosphat (LiFePO4)
-
Statusanzeige: LED
-
Schutzart: IP66
-
Abmessungen: 590 × 255 × 510 mm (L×B×H)
-
Gewicht: 78,0 kg
-
Anschluss: modulares Stapelsystem
Huawei SA4H-A02 SmartAssistant
-
Abmessungen: 108 × 100 × 65 mm
-
Gewicht: 0,5 kg
-
Montage: DIN35-Hutschiene
-
Schutzart: IP2X
-
AC-Spannung: 1P2W, 3P3W oder 3P4W, 100–415 V
-
Typischer Stromverbrauch: 4 W
-
Kommunikation: LAN, WAN, WLAN, RS485 und App-Anbindung
-
Messgenauigkeit: ±1 %
-
Strommessung: Direktanschluss bis einschließlich 63 A; bei höheren Strömen über geeignete externe Stromwandler
-
Geräteverwaltung: bis zu 3 kompatible Wechselrichter, 2 Huawei Smart Charger und 20 kompatible Shelly-Geräte
-
Garantie: 2 Jahre
Systemhinweise
- Huawei LUNA2000-S0 und LUNA2000-S1 Komponenten sind nicht miteinander kompatibel und dürfen nicht innerhalb eines Speichersystems gemischt werden.
- Das Paket enthält keinen Huawei SmartGuard. Eine Ersatzstrom- oder Backupfunktion ist daher nicht Bestandteil dieses Pakets.
- Die Speicherleistung von bis zu 3,5 kW ist nicht mit der maximalen Wallboxleistung von 22 kW gleichzusetzen. Die Wallbox kann abhängig vom Systemzustand Energie aus PV-Anlage, Speicher und Netz beziehen.
- Die tatsächlich verfügbare Ladeleistung hängt unter anderem vom Fahrzeug, Netzanschluss, Hausverbrauch, PV-Ertrag und der Anlagenparametrierung ab.
- Smart Dongle-WLAN-FE und Huawei Power Smart Meter DTSU666-H 100A sind nicht Bestandteil des Lieferumfangs des Wechselrichters.
- Installation, Netzanschluss, Anmeldung und Inbetriebnahme dürfen ausschließlich durch entsprechend qualifizierte Fachkräfte erfolgen. Die Vorgaben des zuständigen Netzbetreibers sind zu beachten.
Verpackung
Die Komponenten werden in ihren jeweiligen Produkt- beziehungsweise Herstellerverpackungen geliefert. Die nachfolgenden Angaben beziehen sich auf die einzelnen enthaltenen Geräte beziehungsweise das vollständig aufgebaute Speichersystem und nicht auf eine gemeinsame Versandverpackung.
| Komponente |
Produktgewicht |
Produktmaße (L×B×H) |
| SCharger-22KT-S0 |
2,9 kg |
145 × 180 × 335 mm |
| SUN2000-10K-MAP0 |
21,0 kg |
490 × 460 × 130 mm |
| LUNA2000-5-S1, vollständig |
78,0 kg |
590 × 255 × 510 mm |
| SA4H-A02 SmartAssistant |
0,5 kg |
108 × 100 × 65 mm |
Summe der ausgewiesenen Produktgewichte: ca. 102,4 kg. Das tatsächliche Versandgewicht kann durch Verpackungs- und Transportmaterial abweichen.
Downloads
Huawei SCharger-22KT-S0
Huawei SUN2000-10K-MAP0
Huawei LUNA2000-5-S1
Huawei SA4H-A02 SmartAssistant
