Beschreibung

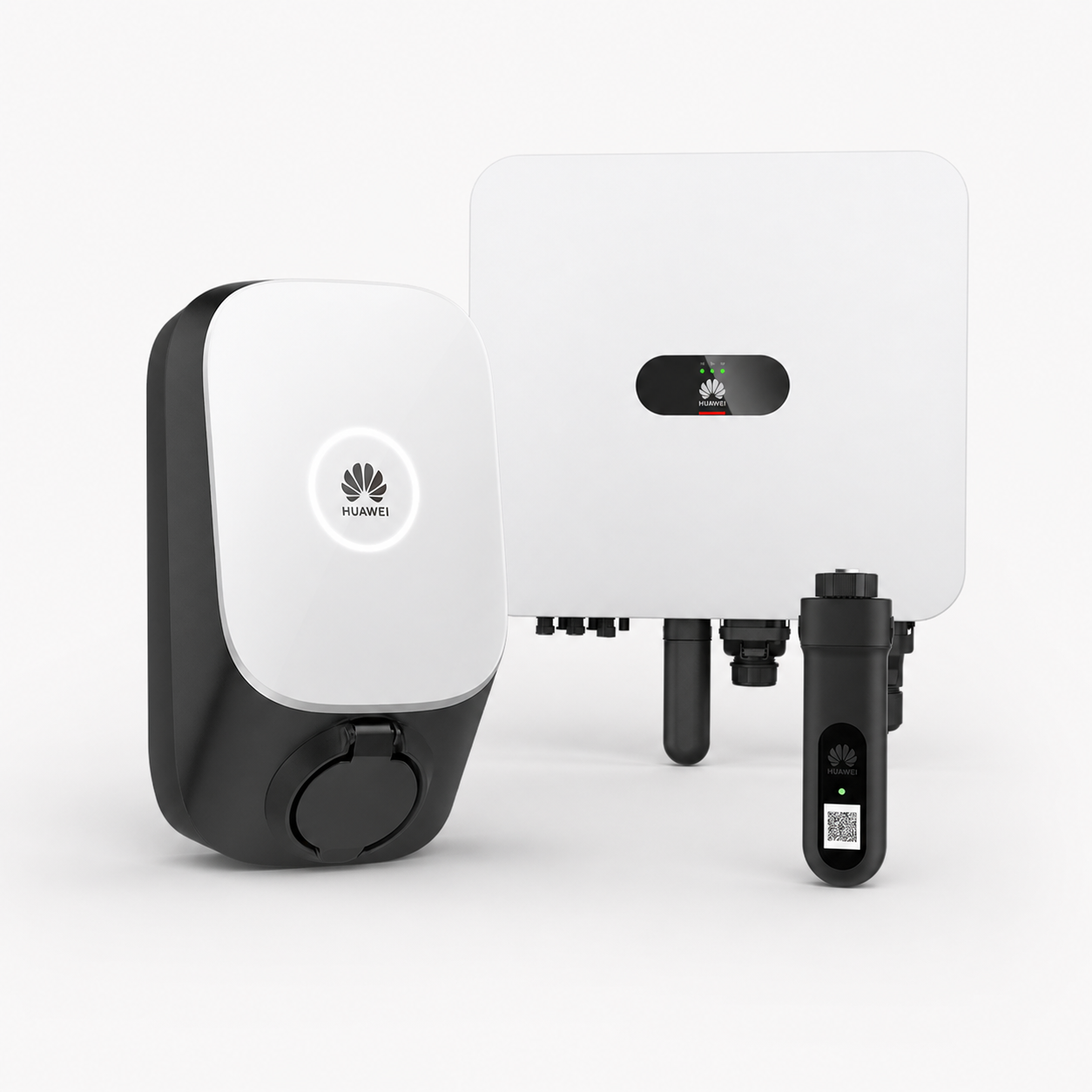

Huawei SCharger 22 kW Systempaket mit SUN2000-10K-MAP0 und SA4H-A02 SmartAssistant
Dieses abgestimmte Huawei Systempaket kombiniert die SCharger-22KT-S0 Wallbox, den dreiphasigen SUN2000-10K-MAP0 Hybrid-Wechselrichter und den SA4H-A02 SmartAssistant. Es ist eine passende Systembasis für neue Photovoltaikanlagen, bei denen intelligentes und PV-optimiertes Laden eines Elektrofahrzeugs von Beginn an berücksichtigt werden soll.
Der SUN2000-10K-MAP0 übernimmt die dreiphasige Umwandlung der PV-Energie. Der SA4H-A02 vereint Energieflussmessung, Anlagenkommunikation und Energiemanagement in einem kompakten Gerät. Über die Huawei FusionSolar App lassen sich die Energieflüsse überwachen, kompatible Verbraucher priorisieren und verschiedene Betriebsstrategien einstellen. Der SCharger kann dadurch passend zum verfügbaren PV-Überschuss und zur gewählten Ladestrategie angesteuert werden.
Produktvorteile
-
Abgestimmtes Huawei System: Wechselrichter, Wallbox und Energiemanagement aus einer Systemwelt
-
Leistungsstarker Hybrid-Wechselrichter: 10 kW AC-Leistung, dreiphasiger Netzanschluss und zwei MPP-Tracker
-
Intelligentes Laden: SCharger mit bis zu 22 kW Ladeleistung und Typ-2-Buchse
-
PV-optimierte Nutzung: Koordination von Erzeugung und steuerbaren Verbrauchern über den SmartAssistant
-
Zentrale Anlagenübersicht: Monitoring und Konfiguration über die Huawei FusionSolar App
-
Flexible Kommunikation: LAN, WAN, WLAN, RS485 sowie digitale Ein- und Ausgänge am SA4H-A02
-
Erweiterbare Systembasis: Der Hybrid-Wechselrichter kann später mit einem kompatiblen Huawei LUNA2000-Speichersystem ergänzt werden
Lieferumfang
- 1 × Huawei SCharger-22KT-S0 Wallbox, 22 kW
- 1 × Huawei SUN2000-10K-MAP0 Hybrid-Wechselrichter, 10 kW
- 1 × Huawei SA4H-A02 SmartAssistant Energiemanagement
Nicht enthalten: Batteriespeicher, Huawei SmartGuard, Typ-2-Ladekabel, PV-Module, Montagesystem, Schutzkomponenten, Leitungen sowie Installations- und Inbetriebnahmeleistungen.
Technische Details
Huawei SCharger-22KT-S0
-
Ladeleistung: bis 22 kW, dreiphasig
-
Netzanschluss: 400 V, 32 A, 3-phasig
-
Fahrzeuganschluss: Typ-2-Buchse
-
Zugriffskontrolle: RFID mit zwei Karten, Bluetooth und App
-
Kommunikation: WLAN, Ethernet und App
-
Schutzart: IP54
-
Abmessungen: 335 × 180 × 145 mm (H×B×T)
-
Gewicht: 2,9 kg
-
Garantie: 3 Jahre
Huawei SUN2000-10K-MAP0
-
Netzanschluss: 3-phasig
-
AC-Leistung: 10 kW
-
MPP-Tracker: 2
-
Eingangsspannungsbereich: 160–1.000 V
-
Maximaler Wirkungsgrad: bis 98,6 %
-
Kommunikation: Ethernet, RS485 und Modbus
-
Schutzart: IP66
-
Abmessungen: 490 × 460 × 130 mm (L×B×H)
-
Gewicht: 21,0 kg
-
Garantie: 10 Jahre
Huawei SA4H-A02 SmartAssistant
-
Abmessungen: 108 × 100 × 65 mm
-
Gewicht: 0,5 kg
-
Montage: DIN35-Hutschiene
-
Schutzart: IP2X
-
AC-Spannung: 1P2W, 3P3W oder 3P4W, 100–415 V
-
Typischer Stromverbrauch: 4 W
-
Kommunikation: LAN, WAN, WLAN, RS485 und App-Anbindung
-
Messgenauigkeit: ±1 %
-
Strommessung: Direktanschluss bis einschließlich 63 A; bei höheren Strömen über geeignete externe Stromwandler
-
Geräteverwaltung: bis zu 3 kompatible Wechselrichter, 2 Huawei Smart Charger und 20 kompatible Shelly-Geräte
-
Garantie: 2 Jahre
Systemhinweise
- Die Wechselrichterleistung von 10 kW und die maximale Wallboxleistung von 22 kW sind unterschiedliche Systemgrößen.
- Die tatsächlich verfügbare Ladeleistung hängt unter anderem vom Fahrzeug, Netzanschluss, Hausverbrauch, PV-Ertrag und der Anlagenparametrierung ab.
- Das Paket enthält keinen Batteriespeicher und keinen Huawei SmartGuard. Eine Ersatzstrom- oder Backupfunktion ist daher nicht Bestandteil dieses Pakets.
- Smart Dongle-WLAN-FE und Huawei Power Smart Meter DTSU666-H 100A sind nicht Bestandteil des Lieferumfangs des Wechselrichters.
- Installation, Netzanschluss, Anmeldung und Inbetriebnahme dürfen ausschließlich durch entsprechend qualifizierte Fachkräfte erfolgen. Die Vorgaben des zuständigen Netzbetreibers sind zu beachten.
Verpackung
Die Komponenten werden in ihren jeweiligen Produkt- beziehungsweise Herstellerverpackungen geliefert. Die nachfolgenden Angaben beziehen sich auf die einzelnen enthaltenen Geräte und nicht auf eine gemeinsame Versandverpackung.
| Komponente |
Produktgewicht |
Produktmaße (L×B×H) |
| SCharger-22KT-S0 |
2,9 kg |
145 × 180 × 335 mm |
| SUN2000-10K-MAP0 |
21,0 kg |
490 × 460 × 130 mm |
| SA4H-A02 SmartAssistant |
0,5 kg |
108 × 100 × 65 mm |
Summe der ausgewiesenen Produktgewichte: ca. 24,4 kg. Das tatsächliche Versandgewicht kann durch Verpackungs- und Transportmaterial abweichen.
Downloads
Huawei SCharger-22KT-S0
Huawei SUN2000-10K-MAP0
Huawei SA4H-A02 SmartAssistant
